Calibrador · impresión 3D en resina · v1.2

Calibra tu impresora en 4 pasos.

Solo necesitas un pie de metro digital. Cada medida está grabada en la pieza: si coincide, está perfecto.

Por qué importa: un 0,5 % de error en la escala son 0,05 mm en un muñón de 10 mm, suficiente para que una corona no asiente. Hecho para modelos, férulas y coronas impresas.

Cómo se usa

Cómo se usa

Imprime, mide y ajusta

Imprime plano, sin soportes y con el lado largo en X. Lava, post-cura y suelta las 2 llaves girándolas.

Tamaño · X Y

Mide los pines por fuera

Apoya la pieza en la mesa y cierra el pie de metro suave sobre los pines. Debe marcar 77 · 41 · 35 · 20 · 83, según la línea grabada.

Altura · Z

Mide cada escalón

Una punta en la muesca de atrás y la otra arriba del escalón. Debe marcar 3 · 6 · 9 · 12 · 15.

Exposición

Prueba la llave

Busca dónde entra justa y suave. Lo ideal es el 0. En −1/−2 sube la exposición; en +1/+2, bájala.

Inclinación

Mira las líneas de capa

Rampas de 0° a 45° que muestran cuánto se notan las capas. Sirven para ver la terminación, no la precisión.

¿No da exacto?

Escala nueva = escala actual × grabado ÷ medido

Ejemplo: escala actual 100 % · grabado 77 · medido 76,80 → 100 × 77 ÷ 76,80 = 100,26 %

Guía visual

Paso a paso, en 9 láminas

1 / 9

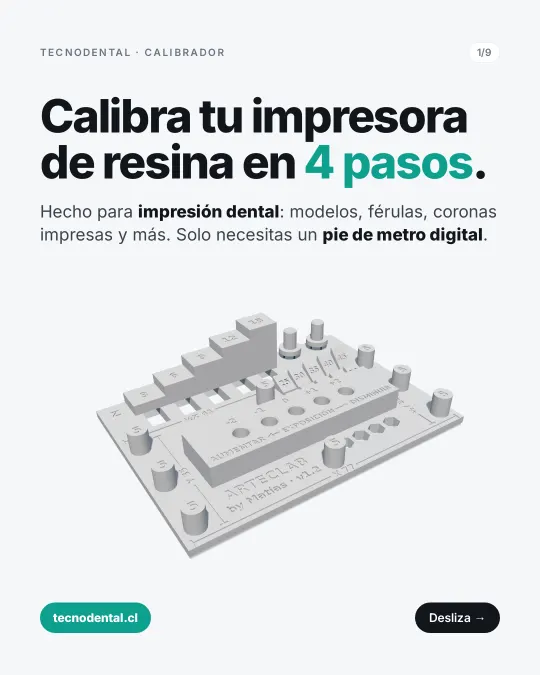

Portada: calibrador 3D con pines, escalones y agujeros. Título: Calibra tu impresora de resina en 4 pasos. Hecho para impresión dental.

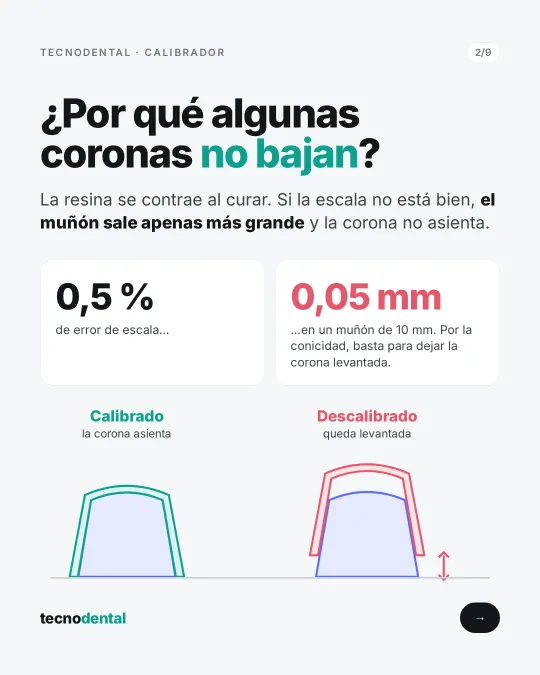

Un 0,5 % de error equivale a 0,05 mm en un muñón de 10 mm. Dibujo de una corona que asienta (calibrado) y otra levantada (descalibrado).

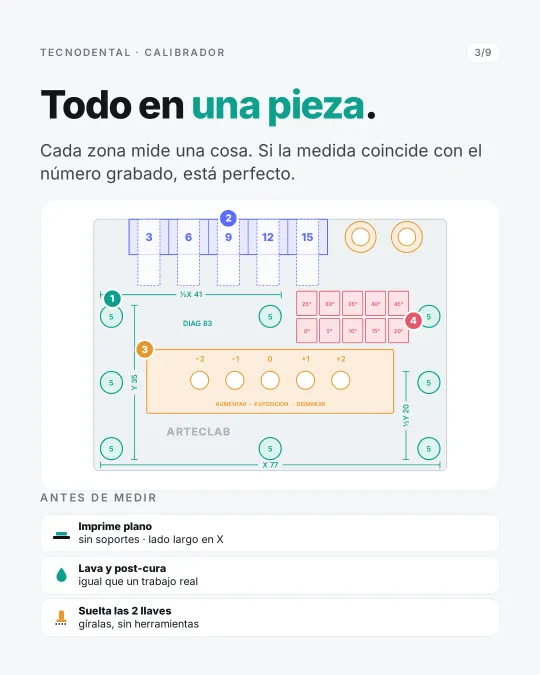

Mapa del calibrador con 4 zonas numeradas y los pasos previos a medir.

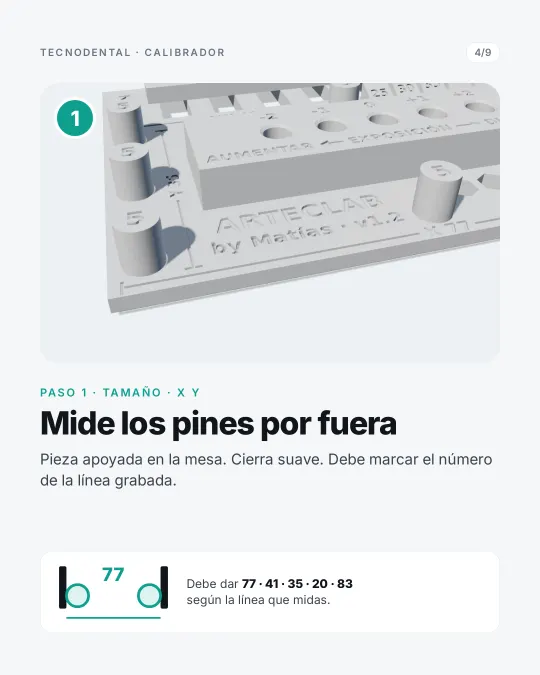

Paso 1: medir los pines por fuera; debe dar 77, 41, 35, 20 u 83.

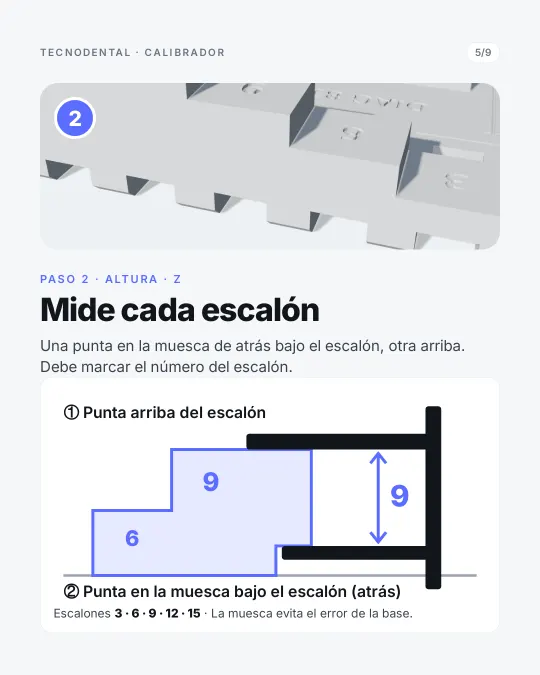

Paso 2: pie de metro con una punta arriba del escalón y otra en la muesca bajo el escalón; debe dar 3, 6, 9, 12 o 15.

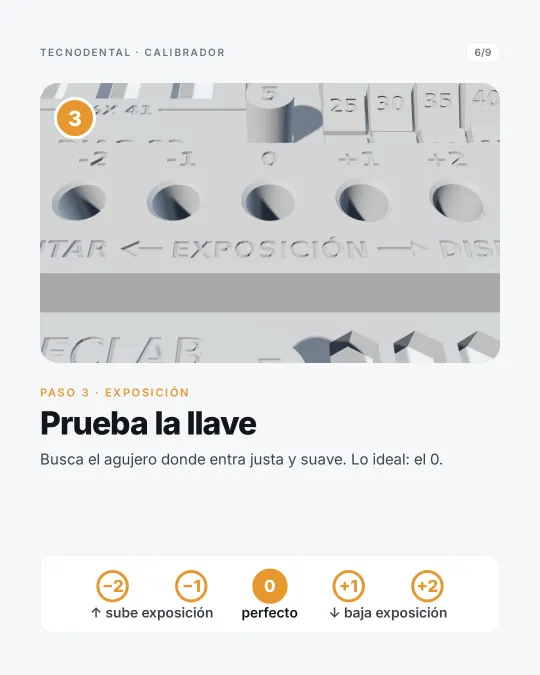

Paso 3: probar la llave en los agujeros −2 a +2; lo ideal es el 0.

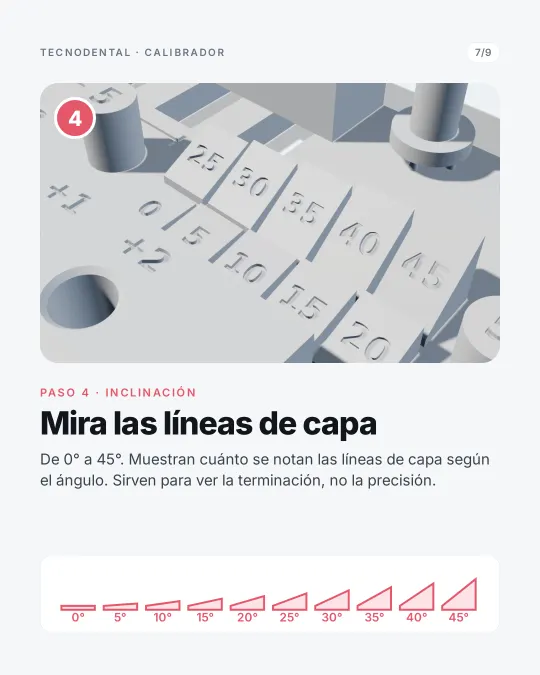

Paso 4: rampas de 0° a 45° para observar las líneas de capa según el ángulo.

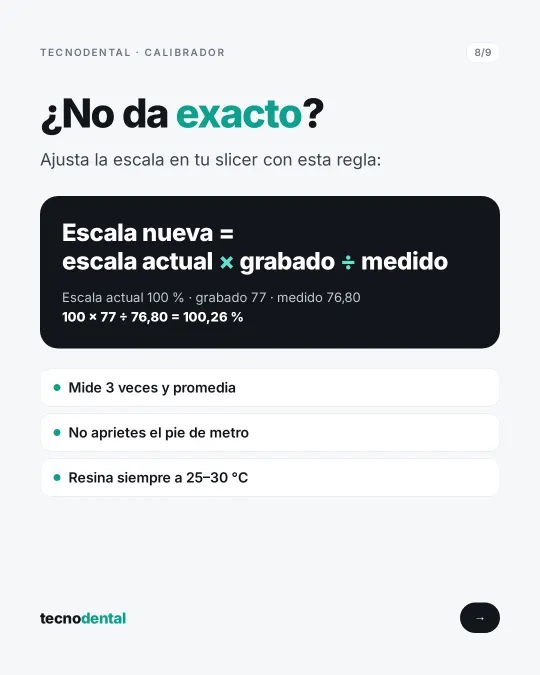

Fórmula para ajustar la escala y consejos de medición.

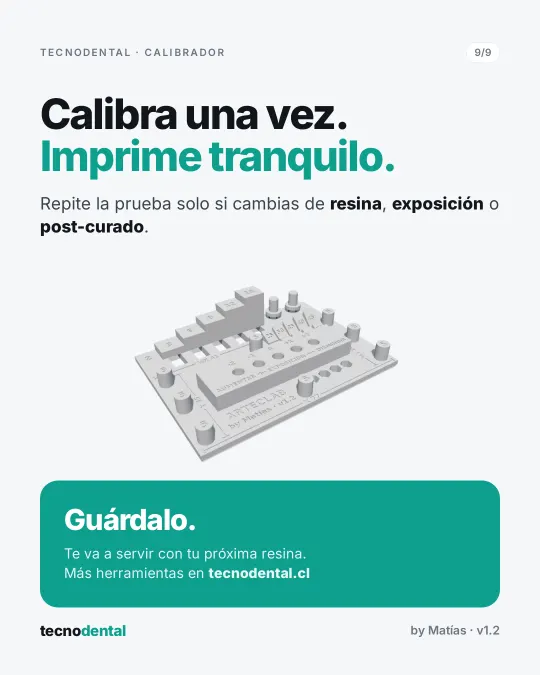

Cierre: Calibra una vez, imprime tranquilo. Repite la prueba solo si cambias de resina, exposición o post-curado.
